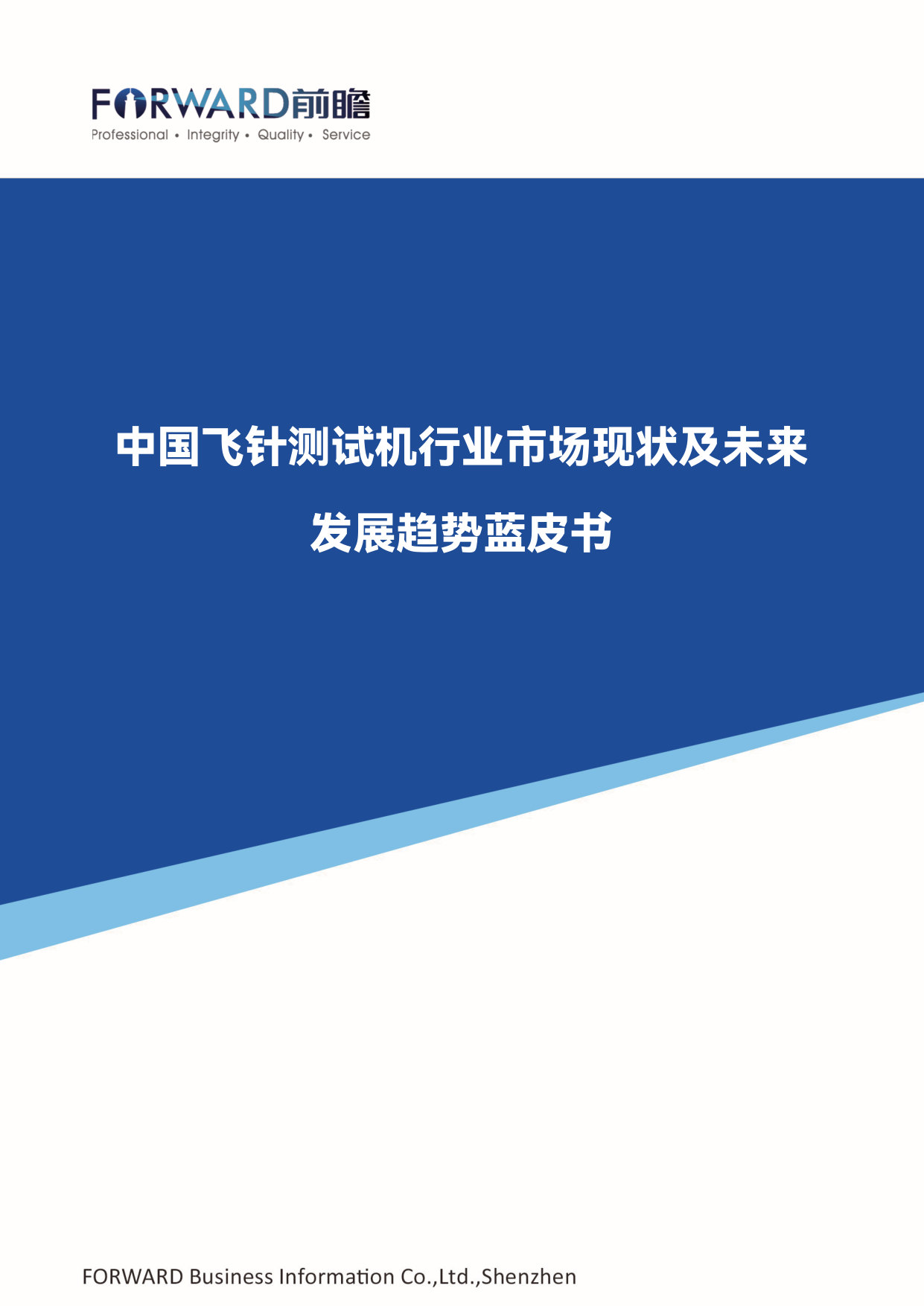

中国飞针测试机行业市场现状及未来发展趋势蓝皮书.pdf

报告摘要

飞针测试机是一种用于自动化检测PCB 电路板、半导体等产品电性能测试的设备，它使用可独立移动的探针代替传统的固定针床，精准接触电路板上的测试点，完成导通、绝缘等电气性能检测。相比于传统测试方法，它无需制作测试夹具，特别适合小批量生产、产品快速开发和高密度电路板的测试。

飞针测试机的工作原理是将测试样品先被传输至测试机并进行固定，接着根据导入的样品的CAD 数据（设计数据文件），通过路径优化算法规划探针运动轨迹，控制驱动移动探针与焊盘和通孔进行接触，实现对单个产品的测试。

飞针测试机作为半导体电气性能检测的核心装备，其整体结构遵循高精度、高稳定性的设计原则，外部结构包括六大部分。设备底座作为承载平台，保证了设备的部署与水平校准；大理石框架作为主体结构的主要部分，为测试运动系统提供高刚性基准支撑；架板框模块实现被测产品的精准定位与柔性夹持，保障测试过程中电路板的稳定姿态；测试手臂搭载多轴联动运动机构与测试探针，通过高速高精度位移实现对被测产品各测试点的电气接触与信号采集；高清摄像头负责被测产品的基准点识别与坐标校准，为探针定位提供微米级视觉引导；电脑主机作为控制中枢，集成运动控制、数据处理与测试分析单元，实现全流程的自动化调度与测试数据生成。总体来看，飞针测试机各基本模块协同运作，构建了集机械传动、视觉定位与电气控制于一体的高精度测试体系。
