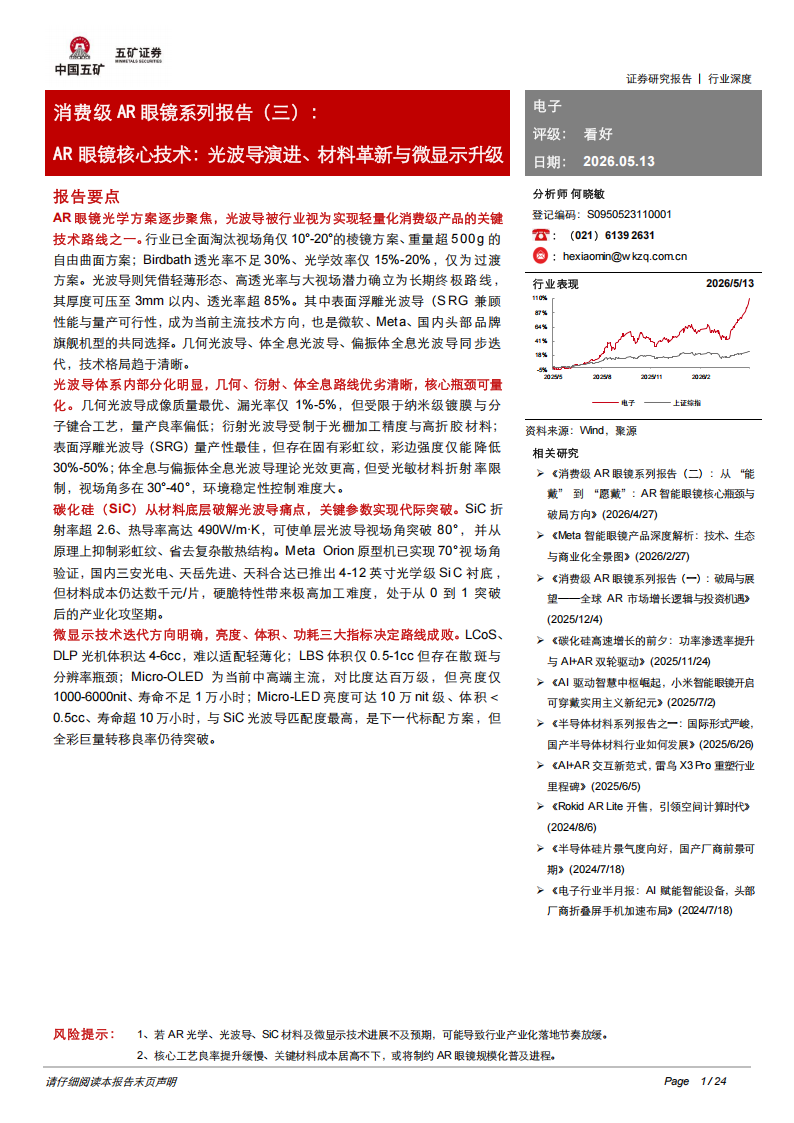

消费级AR眼镜系列报告(三):
AR眼镜核心技术：光波导演进、材料革新与微显示升级
报告要点
AR眼镜光学方案逐步聚焦,光波导被行业视为实现轻量化消费级产品的关键技术路线之一。行业已全面淘汰视场角仅10°-20°的棱镜方案、重量超500g的自由曲面方案；Birdbath透光率不足30%、光学效率仅15%-20%，仅为过渡方案。光波导则凭借轻薄形态、高透光率与大视场潜力确立为长期终极路线,其厚度可压至3mm以内、透光率超85%。其中表面浮雕光波导（SRG兼顾性能与量产可行性,成为当前主流技术方向,也是微软、Meta、国内头部品牌旗舰机型的共同选择。几何光波导、体全息光波导、偏振体全息光波导同步迭代,技术格局趋于清晰。
光波导体系内部分化明显,几何、衍射、体全息路线优劣清晰,核心瓶颈可量化。几何光波导成像质量最优、漏光率仅1%-5%，但受限于纳米级镀膜与分子键合工艺,量产良率偏低;衍射光波导受制于光栅加工精度与高折胶材料;表面浮雕光波导(SRG)量产性最佳,但存在固有彩虹纹,彩边强度仅能降低30%-50%；体全息与偏振体全息光波导理论光效更高，但受光敏材料折射率限制,视场角多在30°-40°,环境稳定性控制难度大。
碳化硅(SiC)从材料底层破解光波导痛点,关键参数实现代际突破。SiC折射率超2.6、热导率高达490W/m·K,可使单层光波导视场角突破80°,并从原理上抑制彩虹纹、省去复杂散热结构。MetaOrion原型机已实现70°视场角验证,国内三安光电、天岳先进、天科合达已推出4-12英寸光学级SiC衬底,但材料成本仍达数千元/片,硬脆特性带来极高加工难度,处于从0到1突破后的产业化攻坚期。
微显示技术迭代方向明确,亮度、体积、功耗三大指标决定路线成败。LCoS、DLP光机体积达4-6cc,难以适配轻薄化;LBS体积仅0.5-1cc但存在散斑与分辨率瓶颈;Micro-OLED为当前中高端主流,对比度达百万级,但亮度仅1000-6000bit、寿命不足1万小时;Micro-LED亮度可达10万nit级、体积<0.5cc、寿命超10万小时,与SiC光波导匹配度最高,是下一代标配方案,但全彩巨量转移良率仍待突破。AR眼镜作为下一代人机交互核心入口与消费电子新形态，承载着虚实融合、全天候智能交互的产业愿景，正步入技术迭代加速、产品形态快速演进的关键阶段。

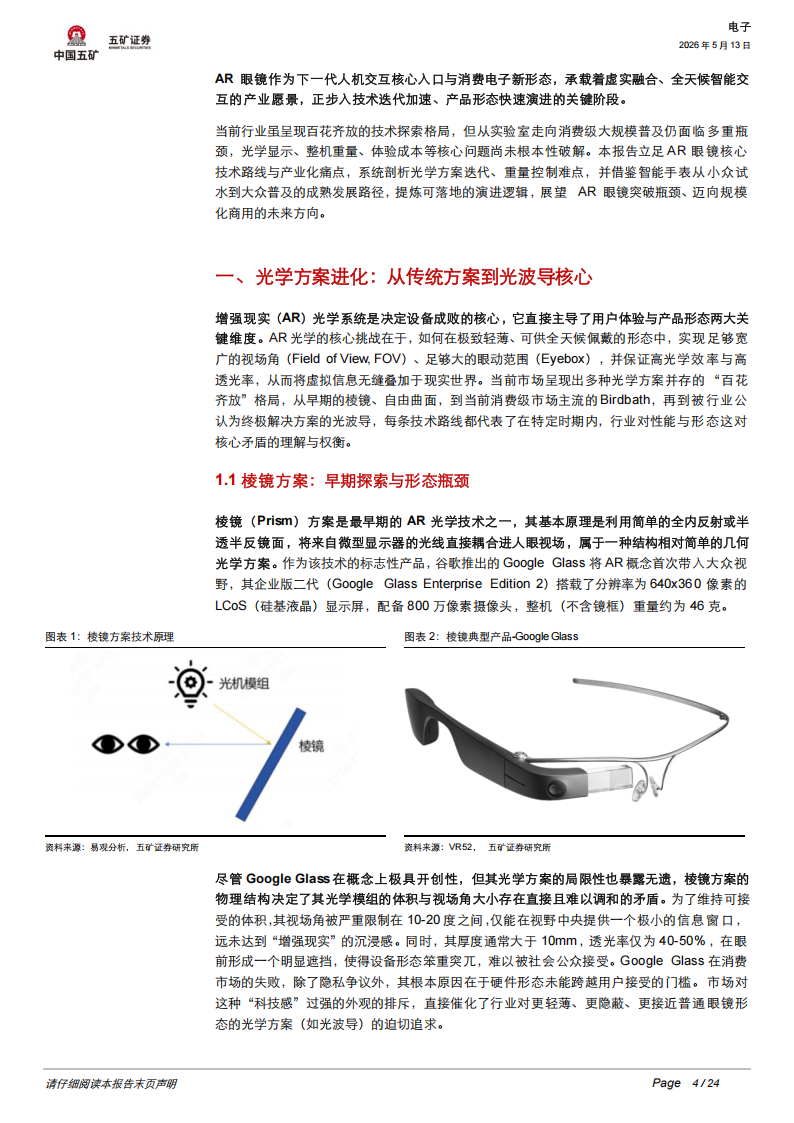

当前行业虽呈现百花齐放的技术探索格局，但从实验室走向消费级大规模普及仍面临多重瓶颈，光学显示、整机重量、体验成本等核心问题尚未根本性破解。本报告立足AR眼镜核心技术路线与产业化痛点，系统剖析光学方案迭代、重量控制难点，并借鉴智能手表从小众试水到大众普及的成熟发展路径，提炼可落地的演进逻辑，展望AR眼镜突破瓶颈、迈向规模化商用的未来方向。
一、光学方案进化：从传统方案到光波导核心
增强现实(AR)光学系统是决定设备成败的核心，它直接主导了用户体验与产品形态两大关键维度。AR光学的核心挑战在于，如何在极致轻薄、可供全天候佩戴的形态中，实现足够宽广的视场角(Field of View,FOV)、足够大的眼动范围(Eyebox),并保证高光学效率与高透光率，从而将虚拟信息无缝叠加于现实世界。当前市场呈现出多种光学方案并存的“百花齐放”格局，从早期的棱镜、自由曲面，到当前消费级市场主流的Birdbath,再到被行业公认为终极解决方案的光波导，每条技术路线都代表了在特定时期内，行业对性能与形态这对核心矛盾的理解与权衡。
1.1棱镜方案：早期探索与形态瓶颈
棱镜(Prism)方案是最早期的AR光学技术之一，其基本原理是利用简单的全内反射或半透半反镜面，将来自微型显示器的光线直接耦合进人眼视场，属于一种结构相对简单的几何光学方案。作为该技术的标志性产品，谷歌推出的Google Glass将AR概念首次带入大众视野，其企业版二代(Google Glass Enterprise Edition 2)搭载了分辨率为640×360像素的LCoS(硅基液晶)显示屏，配备800万像素摄像头，整机(不含镜框)重量约为46克。尽管Google Glass 在概念上极具开创性，但其光学方案的局限性也暴露无遗，棱镜方案的物理结构决定了其光学模组的体积与视场角大小存在直接且难以调和的矛盾。为了维持可接受的体积，其视场角被严重限制在10-20度之间，仅能在视野中央提供一个极小的信息窗口，远未达到“增强现实”的沉浸感。同时，其厚度通常大于10mm,透光率仅为40-50%,在眼前形成一个明显遮挡，使得设备形态笨重突兀，难以被社会公众接受。Google Glass 在消费市场的失败，除了隐私争议外，其根本原因在于硬件形态未能跨越用户接受的门槛。市场对这种“科技感”过强的外观的排斥，直接催化了行业对更轻薄、更隐蔽、更接近普通眼镜形态的光学方案(如光波导)的迫切追求。
